衡辉 HTM 系列卧式模块化磁力离心泵，采用永磁屏蔽耦合结构，支持 AC380V 交流 / DC550V 直流双电源直连，无需外接转换器；搭载 IE5 超高效节能电机，4~20mA 标准模拟量流量调节，整机体积比常规磁力泵缩小 50%，适配狭小设备空间，最大流量 1400L/min、最高扬程 34m，可输送高粘度、大比重腐蚀药液，广泛用于 PCB、电镀、精细化工、新能源流体循环场景。
产品详情
IE5 超高效节能电机电机能效等级超 IE5，整机综合效率 65%；低频 30Hz 运行效率仍大于 52%；泵体采用蜗壳式过流结构，流体进出阻力低，全程变频调速保持高能效运行，大幅降低产线长期用电成本。
交直流双电源通用接口创新一体式电源模块，可直接接入 AC380V 工业交流电，也可直连 DC550V 直流电源，无需额外加装电源转换设备，适配新能源设备、自动化集成产线多样化供电方案。
紧凑型模块化结构卧式一体化模块化设计，整机体积相比同参数普通磁力泵缩小 50%，设备机架、小型一体化过滤机组、实验室狭小操作台均可安装，空间适配性极强。
高粘度 / 大比重介质适配大扭矩永磁驱动结构，可输送高粘度、高比重腐蚀药液；低速变频工况下允许介质比重更高，泵体、叶轮抗负载能力强，24 小时长期连续运行使用寿命更长。
4~20mA 标准流量调控工业通用 4~20mA 模拟量信号无级调速，无需复杂编程调试；预留多类型工业通信接口，可直接对接 PLC、触摸屏、自动化中控系统，循环流量精准可控。
超高绝缘安全防护整机绝缘标准 1kV，绝缘电阻大于 1MΩ，高湿、腐蚀车间不易漏电，适配电镀、蚀刻等高湿度腐蚀性生产环境，运行稳定安全。

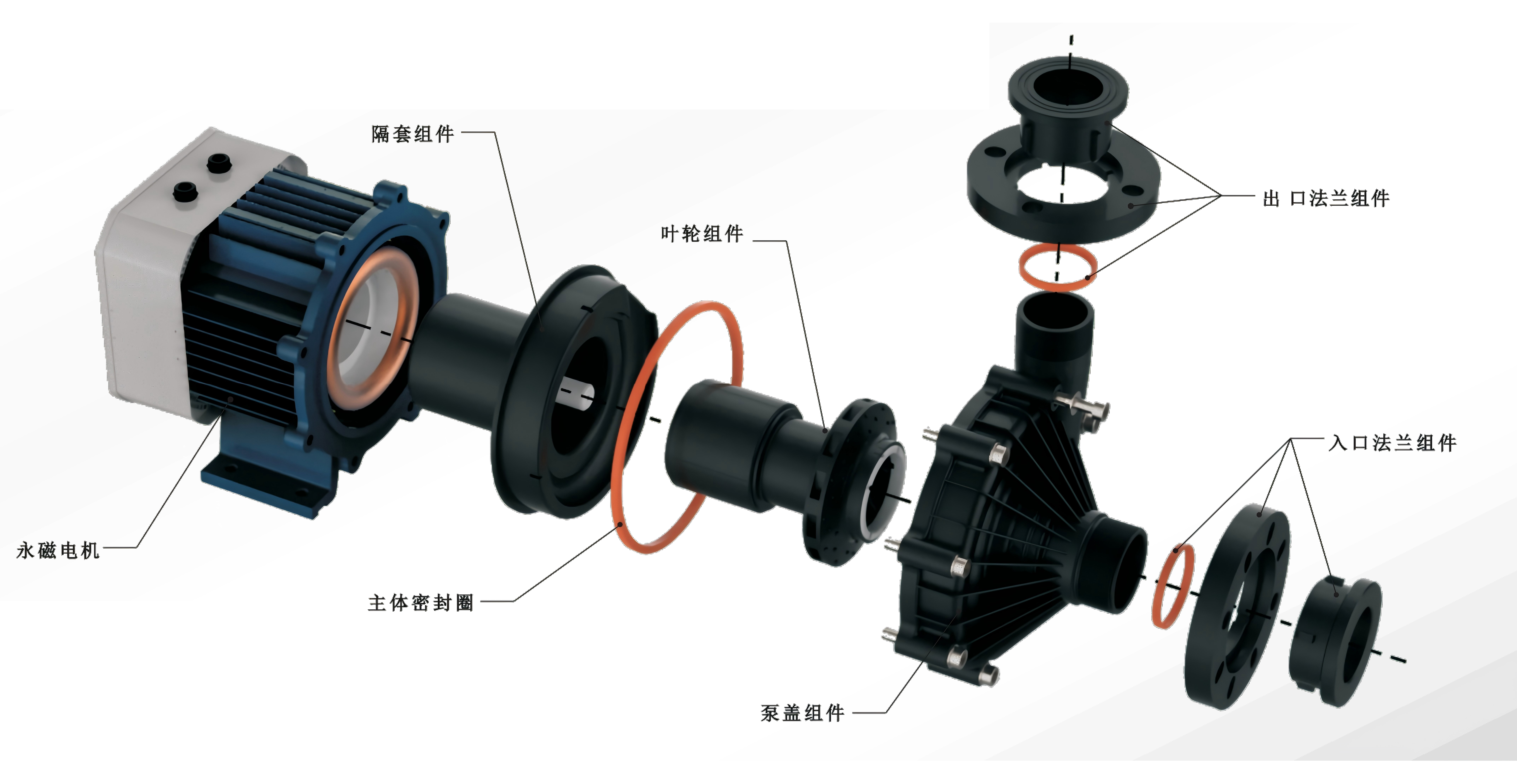

序号 | 零部件名称 | 材质/功能说明 | 维护优势 |
1 | 永磁电机 | IE5 永磁同步电机，磁力无接触传动，变频节能 | 无轴封渗漏，电机防腐涂层防潮防锈 |
2 | 隔套组件 | 防腐屏蔽隔离套，隔绝药液侵入电机内部，屏蔽磁场 | 模块化单独拆卸，无需拆解整机即可更换 |
3 | 主体密封圈 | 耐酸碱一体 O 型圈，适配 EPDM/VITON 可选 | 单块密封后盖，拆装仅需松开法兰螺栓 |
4 | 叶轮组件 | 一体注塑防腐叶轮，大扭矩导流结构 | 抗结晶、高比重介质不易卡滞，更换简易 |
5 | 泵盖组件 | 蜗壳式优化泵腔，降低流体水力损耗 | 提升流量输出效率，减少内部压力损耗 |
6 | 入口法兰组件 | DN40/DN50/DN65/DN80 标准法兰，配套密封垫圈 | 通用工业管路标准，现场管路改造适配性强 |
7 | 出口法兰组件 | 同口径配套法兰，与入口管路规格匹配 | 进出液管路统一配件，减少备用管件种类 |
机型型号 | 进出口法兰规格 | 最大扬程 (m) | 最大流量 (L/min) | 最小可调流量 (L/min) | 介质比重上限 | 配套电机功率 (kW) | 供电规格 | 调速控制方式 |
HTM-550 | DN40/DN40 | 16 | 180 | 20 | 1.2 | 0.55 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-D550 | DN40/DN40 | 16 | 180 | 20 | 1.5 | 0.75 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-750 | DN40/DN40 | 17 | 320 | 20 | 1.2 | 0.75 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-D750 | DN40/DN40 | 17 | 320 | 20 | 1.5 | 1.1 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-1100 | DN40/DN40 | 17 | 320 | 20 | 1.2 | 1.1 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-1500 | DN50/DN40 | 23 | 350 | 30 | 1.2 | 1.5 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-D2200 | DN50/DN40 | 23 | 350 | 30 | 1.5 | 2.2 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-2200 | DN50/DN40 | 25 | 470 | 30 | 1.2 | 2.2 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-3000 | DN50/DN40 | 33 | 500 | 50 | 1.2 | 3 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-D3000 | DN50/DN40 | 27 | 480 | 51 | 1.5 | 3 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-4000 | DN65/DN50 | 32 | 820 | 50 | 1.2 | 4 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-D4000 | DN65/DN50 | 28 | 800 | 50 | 1.5 | 4 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-5500 | DN80/DN65 | 30 | 1100 | 50 | 1.2 | 5.5 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-D5500 | DN80/DN65 | 26 | 1100 | 50 | 1.5 | 5.5 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-7500 | DN80/DN65 | 32 | 1400 | 50 | 1.2 | 7.5 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-D7500 | DN80/DN65 | 34 | 1200 | 50 | 1.5 | 7.5 | AC380V/DC550V | 4~20mA 模拟量 |
HTM-D8000 | DN80/DN65 | 29.5 | 1440 | 50 | 1.5 | 7.5 | AC380V/DC550V | 4~20mA 模拟量 |
在最大流量、额定最高扬程满负荷运行时，输送液体比重不可超过对应型号标注极限值；低转速变频工况下，设备可适配比重更高的介质，特殊高比重工况可咨询技术人员定制专属方案。
应用行业 | 典型生产工况 | 推荐机型系列 | 配套优势 |
PCB 线路板自动化产线 | 蚀刻、微蚀、显影、中和槽强酸碱药液循环 | 全系列 HTM/HTM-D | 体积小巧嵌入自动化机架，4~20mA 对接中控，无泄漏杜绝板面瑕疵 |
五金 / 塑胶电镀产线 | 化学镍、硬铬、连续镀槽配套过滤机循环 | D 后缀高比重加强款 | 大扭矩适配高比重铬酸，交直流兼容电镀行车，24h 连续节能运行 |
新能源锂电 / 精细化工 | 电解液、高粘度酸碱助剂密闭输送 | D 后缀直流通用款 | 直连 DC550V 锂电供电，磁力零泄漏防有机溶剂挥发，变频精准配比 |
一体化小型过滤机组 | 活性炭双塔过滤机、FH 单芯过滤机内置循环泵 | DN40/DN50 中小功率机型 | 体积仅传统泵 50%，解决设备内部安装空间不足问题 |
实验室研发小样设备 | 小型打样镀槽、药剂配液循环 | HTM-550/750 小流量机型 | 适配操作台狭小空间，交直流通用，高绝缘保障实验安全 |
环保废气洗涤塔 / 小型废水站 | 酸碱喷淋水循环、重金属废水提升输送 | HTM-4000/7500 大流量机型 | 变频可调喷淋流量，无泄漏避免腐蚀废液污染厂区 |
介质比重区分：常规无 D 后缀 HTM 标准款适配比重 1.2 以内药液；带 D 后缀加强扭矩款适配最高 1.5 大比重药液，铬酸、化学镀等高比重介质优先选用 D 系列型号。
供电方案区分：工厂 380V 交流自动化产线选用标准 HTM 型号；新能源锂电设备、直流供电集成设备选用 D 后缀交直流通用款。
流量扬程选型：管路垂直高度高、多层过滤机组串联工况，优先选择 32m/34m 高扬程大功率型号；短距离小型槽体循环选用 DN40 小口径低功率机型即可。
变频控制说明：全系标配 4~20mA 标准工业调速信号，可直接对接 PLC、触摸屏，无需额外加装驱动模块，支持多协议通信拓展。
空间适配提示：整机体积仅为传统磁力泵 50%，设备内置机架、集成式过滤机组、狭小实验室操作台均可安装，采购前确认现场法兰管路 DN 口径匹配。
免费工况专业选型：根据药液比重、工作温度、管路扬程、供电类型、设备安装空间，匹配标准 / D 加强扭矩机型、法兰口径与适配功率，出具专属流量扬程选型方案；
非标定制服务：全 PVDF 防腐过流部件、加长法兰接口、专用氟橡胶密封套件、特殊电压定制、多工业通信协议模块升级；
原厂整机质保：永磁电机、泵体整机享受原厂质保，叶轮、隔套、密封圈等易损耗材常备现货，全国仓库快速发货；
上机试样测试：可提供样机送至生产现场上机实测，验证变频调速精度、高比重介质输送稳定性、狭小空间安装适配效果，确认完全匹配产线工况后再批量采购。
